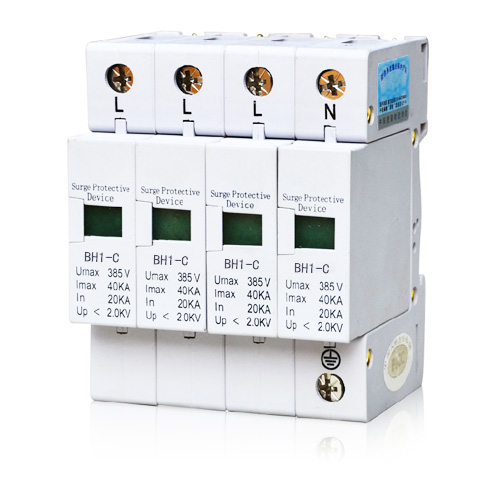

一、產品概述

浪涌保護器，也叫防雷器、避雷器，是一種為各種電子設備、儀器儀表、通訊線路、低壓電氣線路提供安全防護的電子裝置。適用于交流50/60Hz，額定電壓380V的供電系統或光伏系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。

雷擊的能量非常巨大，需通過分級泄放的方式，將雷擊能量逐步泄放到大地，按IEC61312-1標準浪涌保護器分為4個等級保護。

10/350μs是首次雷擊波型，用于電源的第一級(A級)雷擊保護，A級最大放電電流為：50kA。

8/20μs是用在首次后的第二級雷擊保護，第二級按最大放電電流分為3種保護，

B級：最大放電電流100kA，

C級：最大放電電流大40kA，

D級：最大放電電流20kA。

當電涌保護器因過流過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示模塊由綠色(正常)變成紅色(故障)。

二、產品特點

▲ 10/350μs系列開關型高能量SPD，產品應用于380V以下供電系統的第一級防雷防護。

▲ 8/20μs系列電涌保護器適用于交流380V及以下的TT、IT、TN-S、TN-C-S等供電系統。

▲ 一體式電涌保護器單元；

▲ 最高可承受50KA(10/350μs),100KA(8/20μs)雷電沖擊；

▲ (10/350μs)動作響應時間小于10納秒，(8/20μs)動作響應時間小于25納秒。

▲ 采用35mm標準導軌安裝

▲ 無需更換底座即可更換保護器單元；

▲ 可視窗口顏色表示保護的工作狀態綠色(正常)、紅色(故障)。

▲ 外殼采用UL94-V0阻燃材料

安裝及維護

▲ 建議使用 DIN 導軌安裝，將浪涌保護器卡入導軌上固定即可;

▲ 浪涌保護器需并聯安裝在被保護設備的前端電源線路上，斷電安裝;

▲ 為防止非雷擊事故，建議在浪涌保護器前端安裝小型斷路器或防雷保護熔絲;

▲ 浪涌保護器與被保護設備的距離應不大于 5m 為宜;

▲ 斷路器與浪涌保護器之間連接的導線長度應盡量短，相線/零線以不大于 1m 為宜，接地線以不大于 0.5m為宜，當距離大于此長度時， 導線的截面應該成比例增大，導線拐角處應有弧度;

▲ 浪涌保護器相線及地線規格均應符合規范要求，連線應短且粗，確保接地電阻小于 4Ω;

▲ 每年雷雨季節來臨前請仔細檢查防雷模塊是否失效，如失效，請及時更換。

產品參數
