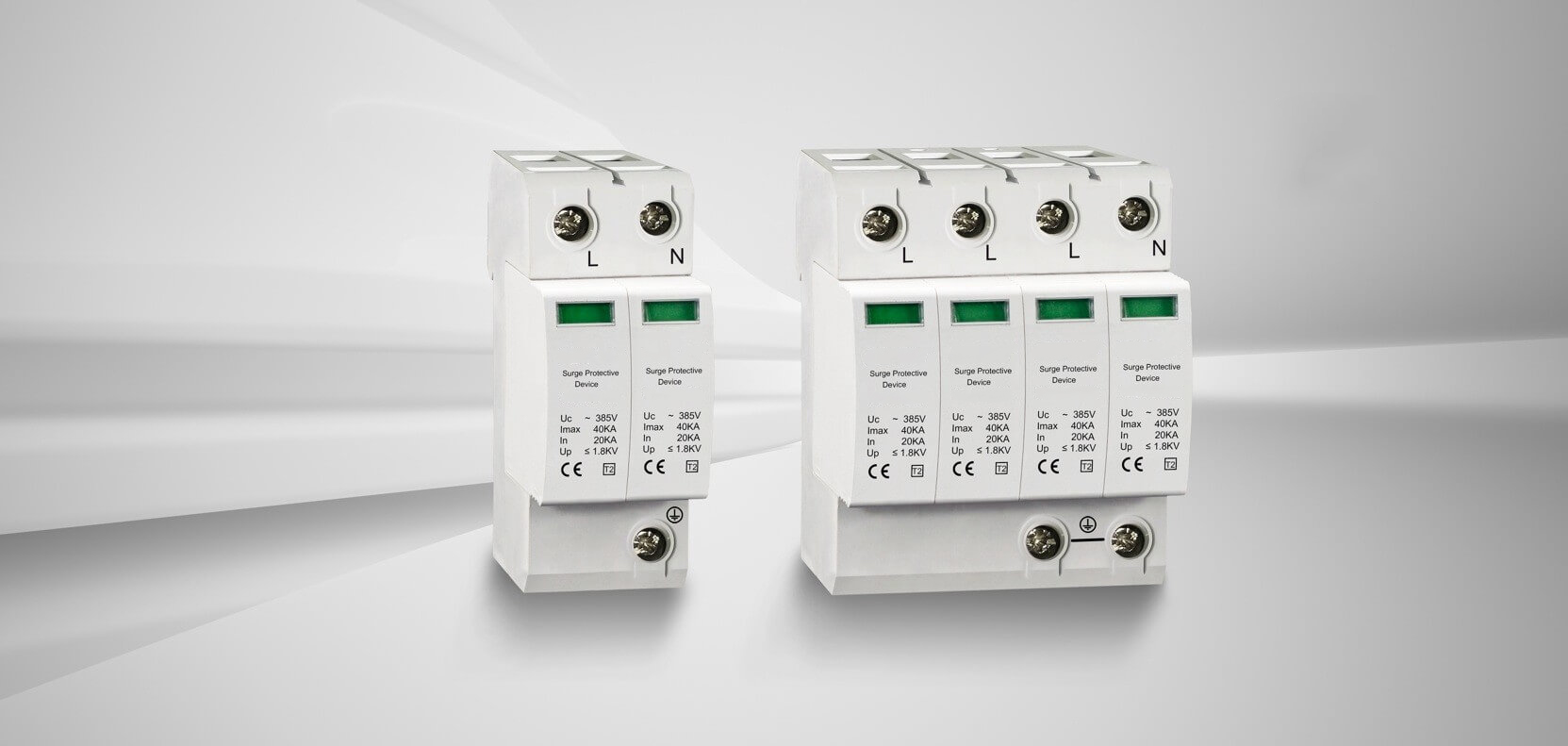

JGDY電涌保護器（SPD）是一種由壓敏電阻，放電間隙等非線性元件組成的，對瞬間過電壓的電涌進行保護。電涌保護模塊適用于TT系統的"3+1"線路保 護方式設計,交流50/60Hz,額定電壓380V供電系統，用于中線與PE等電位系統之間,對間接雷電和直接雷電影響或其它瞬時過電壓的電涌進行保護。

執行標準：

GB18802.1/IEC61643.1 低壓電涌保護器(SPD)　第1部分：低壓配電系統 的電涌保護器　性能要求和試驗方法

應用方案

工程供電的基本系統

根據IEC規定的各種保護方式、術語概念，低壓配電系統按接地方式不同分為三類，即TT、RN和IT系統，分別如下：

1、TT方式供電系統：是指將電氣設備的金屬外殼直接接地的保護系統，稱為保護接地系統，也稱TT系統;

2、TN方式供電系統：是將電氣設備的金屬外殼與工作零線相接的保護系統，稱作接零保護系統，用TN表示;

３、TN-C方式供電系統:用工作零線兼作接零保護線,可以稱作保護中性線,用NPE表示;

4、TN-S方式供電系統：是把工作零線N和專用保護線PE嚴格分開的供電系統,稱作TN-S供電系統;

5、TN-C-S方式供電系統：在建筑施工臨時供電中，如果前部是TN-C方式供電，而施工規范施工現場必須采用TN-S方式供電系統,

則可以在系統后部分現場總配電箱分出PE線;

6、IT方式供系統：表示電源側沒有工作接地，或經過高阻抗接地，第二個字母T表示負載側電氣設備真行接地保護

浪涌保護器的觸發火花隙技術

      傳統火花隙技術的一個主要弱點是形成電弧通常需要3至4千伏的起始電壓，很顯然它不適合用于敏感的交流設備，因?yàn)閹装俜睦擞繉?duì)這些設備來說就是致命的。現在可以通過觸發裝置來解決這個問題，它能感受瞬態的到來并引發火花來電離火花隙電極周圍區域。這使火花隙能在很低的瞬態電壓下運行。

      傳統火花隙的第二個主要弱點是它們持有電流?；鸹ㄏ队幸粋€(gè)低箝位電壓可以將浪涌電壓限制在交流主電壓的峰值以下，這樣就導致通過大的持續電流直到下一個過零點來臨，電弧才會消失。

      邦華有一種增加弧電壓的方法，早一點滅弧并且顯著地減少持續電流。該特征在高預期故障電流容量的交流供電系統中尤其顯著，并且增加了防止斷路器動作或防止大電流保險絲熔斷的優點。

浪涌降低過濾器的新概念

      對各類SPD采用最合適的技術，包括保性能的浪涌抑制濾波器（SRFs）。威邁浪涌保護器新的技術是采用帶串聯過濾效果的TSG技術。

過濾器設計的理論上的突破

      結合了TSG技術的威邁浪涌抑制過濾器導致過濾器設計理論的突破。在基于MOV的浪涌抑制過濾器中所需的鐵芯感應器，比非飽和空芯感應器要小，并在浪涌保護器中使用。

      因?yàn)門SG的允許通過電壓只在幾個微秒之內較高，所以可采用鐵芯感應器。作為比較，基于MOV設備的允許通過電壓在整個浪涌持續時間內基本保持在600V和1000V。對于尾脈沖來說這個時間可達400毫秒，并決定感應器在飽和之前應儲存多少能量。

這種技術有何優點？

TSG和串聯過濾器的組合帶來了一個高浪涌容量，低允許通多電壓和大大降低的電壓上升（dv/dt）。另外的好處是減少了尺寸，重量和隨之而來的熱量消散
