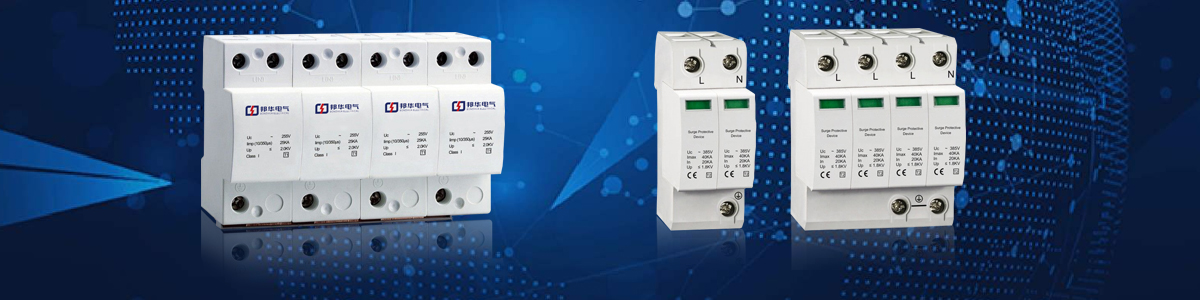

DK-380AC50G 電涌保護器
閱讀次數：1201 發布時間：2020-07-23
產品介紹
DK-380AC50G電壓開關型模塊化高能量SPD是依據IEC標準設計，單模塊的沖擊電流可達50kA(10/350μs)，產品應用于雷擊高風險地區供電系統的第一級防雷保護，可組合安裝于380V配電系統。
產品采用模塊化設計，密封性好，配有35mm電氣導軌安裝，接線十分方便；具有殘壓極低、響應速度快、通流容量大、壽命長；品種齊全、維護簡單等諸多優點。并可根據用戶需要，特制生產。
產品適用范圍
? 建筑物低壓總配電柜\分配電箱
? 室外配電柜\配電箱
? 需要雷電泄放記錄的環境
? 適用的供電系統類型：TT，TN
★35mm電氣導軌安裝
★高能量SPD
★10/350μS波形
★無續流
產品參數：
型號 | DK-380AC50G型 |
外殼防護材質 | PBT/PA-F |
外殼阻燃等級 | UL94-V0 |
外殼防護等級 | IP20 |
顏色 | 灰白色 |
安裝標準 | 35mm DIN電氣導軌 |
接線端口數量 | 4PIN |
工作溫度 | -45～＋85℃ |
相對濕度 | ≤95% |
損壞狀態 | 呈斷路狀態 |
保護模式 | L－PE、N-PE |
外形尺寸 | 108×90×62 |
重量 | 0.9 |
主要參考標準 | IEC61643-1和GB 18802.1—2002 |
防雷保護等級 | A級 |
SPD類型 | 一端口 |
適用的供電系統類型 | TT，TN，IT |
額定電壓 | 380V AC |
最大持續運行電壓 | 420V AC |
動作電壓 | ≥620V DC |
額定工作頻率 | 50Hz（60Hz） |
漏電流 | ≤10μA |
標稱放電電流（10/350）μs | 25kA |
最大放電電流（10/350）μs | 50kA |
電壓保護水平（10/350）μs Up | ≤3.0kV |
響應時間 | ＜100nS |
主線路連接參數 | |
L（N）接口類型 | 螺栓固定式端子 |
螺栓規格 | M5 |
SPD連接導線最小截面 | BVR－10mm2 |
BVR－25mm2 | |
PE接口類型 | 螺栓固定式端子 |
螺栓規格 | M5 |
PE連接導線最小截面 | BVR－10mm2 |
PE連接導線最大截面 | BVR－25mm2 |
定貨號 | 100302001 |
