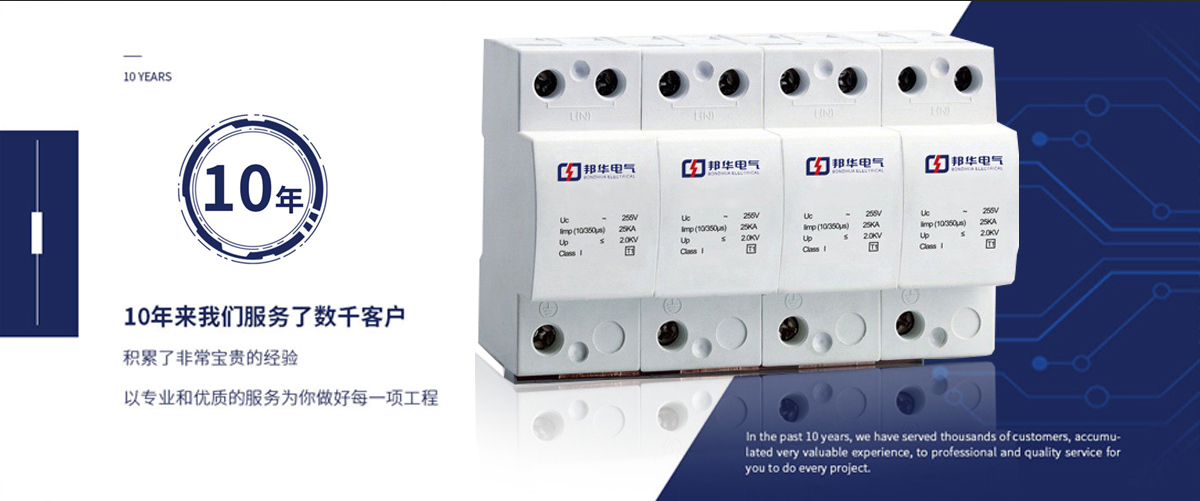

OMP-APM100/4 防雷器
閱讀次數：1328 發布時間：2020-07-23
00KA電源防雷器 （100KA浪涌保護器）過壓保護器 OMP-APM100/4
產品相應參數：
安裝使用場景:配電柜/箱 設備箱
防雷器類別:電源
標稱工作電壓(Un):220V
最大持續運行電壓(Uc):385V
標稱放電電流（In）8/20μs:60KA
接口類型:接線端子
安裝方式:并聯
產品介紹：
I級電涌保護器（Surge Protection Device，簡稱SPD）(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器)，其設計依據符合GB18802.1，IEC61643-1技術標準；適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZOA區或LPZOB區與LPZ1區界面處。
工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當電源系統隨著沖擊電流及電壓的逐步提高，SPD的電阻持續下降，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。
功能特點：
1、可選遙信端子報警功能，便于遠程報警監控。
2、最高可承受100KA(8/20μs)雷電流沖擊。
3、反應速度快，動作響應時間小于25ns。
4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。
5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。
6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
產品應用和安裝位置：
I級系列電涌保護器適用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處，通常并聯安裝在埋地穿管進線低壓入戶端主配電柜處，做第一級防雷保護。
產品參數：
型號 | OMP-APM100 | OMP-NPE | |
保護模式 | L-PE，N-PE；L-N，N-PE | N-PE | |
額定工作電壓(Un) | 220V/380V | ||
最大持續工作電壓(Uc) | 420V 50Hz/60Hz | 255V 50Hz/60Hz | |
電壓保護水平(Up) 在Isn時 | ≤2.9kV | ≤2.0kV | |
標稱放電電流(In) | 60kA(8/20μs) | 125kA(8/20μs) | |
最大放電電流(Imax) | 100kA(8/20μs) | -- | |
雷擊沖擊電流 (Iimp) | -- | 50KA(10/350μs) | |
響應時間 (Ta) | ≤25ns | ≤100ns | |
后備保護斷路器選型 | D型63A～125A | -- | |
接入導線截面S(L/N) | ≥16mm2 | ||
接入接地線截面(PE) | ≥25mm2 (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條) | ||
工作環境 | -40℃~+85℃ | ||
相對濕度 | ≤95% | ||
尺寸 | 144*90*68mm | ||
安裝 | 35mm標準電氣導軌 | ||
外殼材料 | 增強阻燃PBT | ||
測試依據 | GB18802.1、IEC61643-1 | ||
貨號 | 型號 | 名稱及備注 | |
800106 | OMP-APM100/4 | 三相380V用，4P | |
800107 | OMP-APM100/3+NPE | 三相380V用，3+1保護模式 | |
800128 | OMP-FM | （可選）遙信報警觸點端子，用于遠程報警監控功能。 | |
