前言：浪涌保護器選型需滿足防雷標準驗收要求及產品實際防護需求！

選型依據標準：

GB50057-2010《建筑物防雷設計規范》

GB50343-2012《建筑物電子信息系統防雷技術規范》

GB18802-2002《低電壓配電系統的電涌保護器（SPD)》

IEC61312《雷電電磁脈沖的防護》

浪涌保護器選型目錄：

一、浪涌保護器一二三級、BCD級、T1級T2級的含義；

二、浪涌保護器最大持續工作電壓Uc的選擇；

三、浪涌保護器通流容量/放電電流Iimp,Imax,In的的選擇；

四、浪涌保護器后備保護熔斷器及接線線徑的選擇；

五、SCB浪涌專用后備保護器介紹

六、浪涌保護器保護模式（2P,23P,4P,3+NPE,1+NPE）的選擇以及接線圖參考；

七、浪涌保護器保護水平Up的選擇；

八、遙信報警接口（干接點）說明

九、通用復合型浪涌保護器資料（輕松選型，驗收無憂，防護效果更優秀）；

一、浪涌保護器一二三級、BCD級、T1級T2級的含義

1、一級電源防雷器，按國標都是指的是T1試驗的浪涌保護器（10/350系列屬于一級浪涌保護器）

2、二級電源防雷器，按國標指的是T2試驗≥40kA的浪涌保護器（40、60系列屬于二級浪涌保護器）

3、三級電源防雷器，一般指的是20kA的浪涌保護器（20系列屬于三級電源防雷器）

4、B級浪涌保護器，包含T1試驗的浪涌保護器及T2試驗60kA及以上通流量的浪涌保護器

5、C級浪涌保護器，指的是T2試驗最大通流量40kA的浪涌保護器（40系列）

6、D級浪涌保護器，指的是T2試驗最大通流量20kA的浪涌保護器（20系列）

7、T1級指的是T1試驗等級，測試波形為10/350μs，參數用沖擊電流Iimp標識.

     T2級指的是T2試驗等級，測試波形為8/20μs，參數用最大放電電流Imax和標稱放電電流In標識。

二、浪涌保護器最大持續工作電壓Uc的選擇

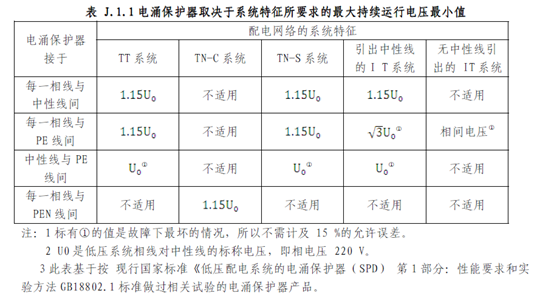

電涌保護器的最大持續運行電壓不應小于表J.1.1 所規定的最小值；在電涌保護器安裝處的供電電壓偏差超過所規定的10%以及諧波使電壓幅值加大的情況下，應根據具體情況對限壓型電涌保護器提高表J.1.1 所規定的最大持續運行電壓最小值。

邦華電氣提供多種不同最大持續工作電壓浪涌保護器供選擇，比如最大持續工作電壓：150VAC、275VAC、385VAC、420VAC、460VAC、510VAC、550VAC、750VAC等等。

在國內常規的單相/三相系統中建議選擇Uc275V~385V的產品。其他一些特殊應用場景比如480VAC，690VAC等系統需要配置其他電壓產品。

三、浪涌保護器通流容量/放電電流(Iimp,Imax,In)的的選擇

配電系統按標準要求應采用分級配置，第一級保護應能承受絕大部分雷電流，第二級配置泄放殘余的雷電流，限制設備端的殘余電壓，同時與第一級保護配合。

浪涌保護器一般為并聯式安裝，不受系統的功率影響，可參考下圖的按安裝位置的多級防雷概念來配置：

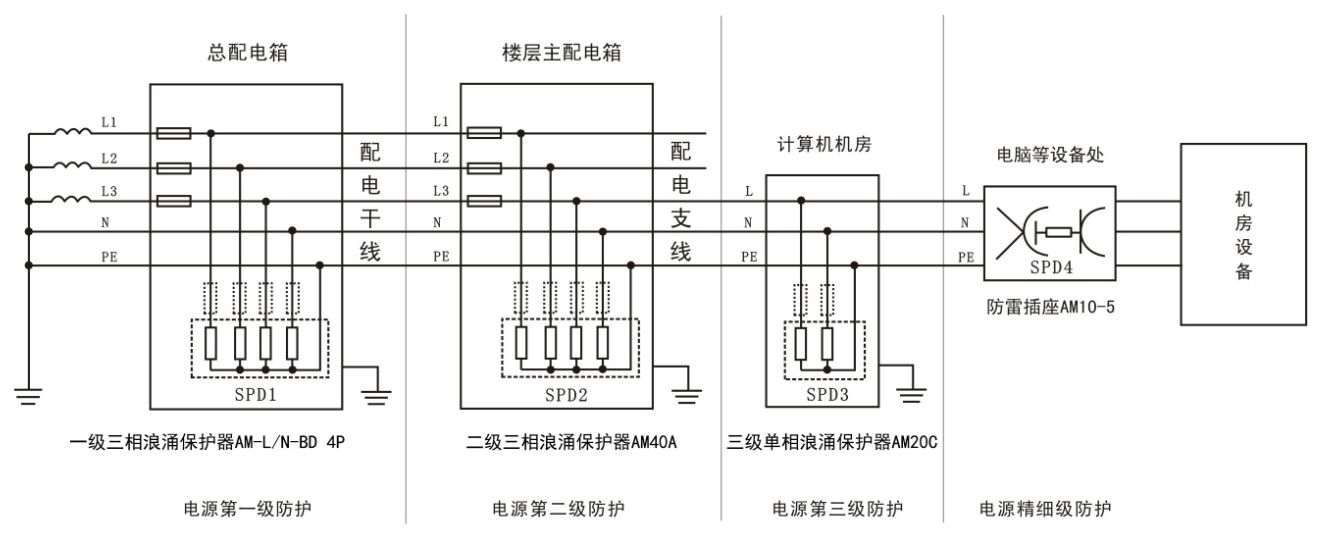

多級防雷如下圖所示：

電源第一級防護：

根據國標要求：在電源引入的總配電箱處應裝設Ⅰ級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于 2.5 kV。每一保護模式的沖擊電流值Iimp，當無法確定時，沖擊電流應取等于或大于 12.5 kA。

所以第一級浪涌保護器需選用T1試驗(10/350μs測試波形)參數的產品，沖擊電流Iimp≥12.5kA即可。

主要參數：

最大持續工作電壓：320V AC

沖擊電流Iimp:12.5kA (10/350μs)

標稱放電電流In:12.5kA (10/350μs)

保護水平：≤1.2kV

保護模式：L1/L2/L3，N-PE

響應時間：≤25ns

外形尺寸：97*144*65mm

推薦接線線徑：L/N （10mm2）； PE（16mm2）

推薦后備保護熔斷器額定電流值：：100~125A

電源第二級防護：

第二級選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）：40~100kA,標稱通流容量（In）：20~50kA均可。

主要參數：

最大持續工作電壓：385V AC

標稱放電電流：20kA（8/20μs）

最大通流容量：40kA（8/20μs）

保護水平：1.8kV(In); 1.5kV(10kA 8/20μs)

保護模式：L1/L2/L3，N-PE

響應時間：≤25ns

外形尺寸：95×72×65mm

推薦接線線徑：L/N≥2.5mm2； PE≥6mm2

推薦后備保護開關額定電流值：32~60A

電源第三級防護：

第三級一般為單相電源浪涌保護器，第三級選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）20kA,標稱通流容量（In），最大持續工作電壓275VAC,保護水平Up:1.2kV。

主要參數：

最大持續工作電壓：275V AC

標稱放電電流：10kA（8/20μs）

最大通流容量：20kA（8/20μs）

保護水平:1.2kV

保護模式：L，N-PE

響應時間：≤25ns

外形尺寸：95×36×65mm

接線線徑：L/N≥2.5mm2； PE≥6mm2

推薦后備保護開關額定電流值：16A空開

主要參數：

最大持續工作電壓：385V AC

標稱放電電流：10kA（8/20μs）

最大通流容量：20kA（8/20μs）

保護水平:1.5kV

保護模式：L，N-PE

響應時間：≤25ns

外形尺寸：95×72×65mm

接線線徑：L/N≥2.5mm2； PE≥6mm2

推薦后備保護開關額定電流值：16A空開

電源第四級防護：

第四級電源防雷防護一般選用電源防雷插座，對設備起到精細保護

四、SCB浪涌專用后備保護器介紹

適用范圍：

該產品和浪涌保護器配套使用,串聯于浪涌保護器前端線路,作為浪涌保護器后備保護開關。

當浪涌保護器故障時，將浪涌保護器從電網脫離開，防止浪涌保護器故障造成供電系統故障。

性能特點：

*能夠耐受與SPD相對應的limp或lmax而不斷開，協助SPD正常工作。

*可切斷幅值最高達100KA的 高短路電流，保護SPD免受TOV損壞。

*可在極短的時間內切斷3A以上的低短電流，阻止SPD起火。

*殘壓低，相應的SPD保護水平UP更低，設備可以得到更好的保護。

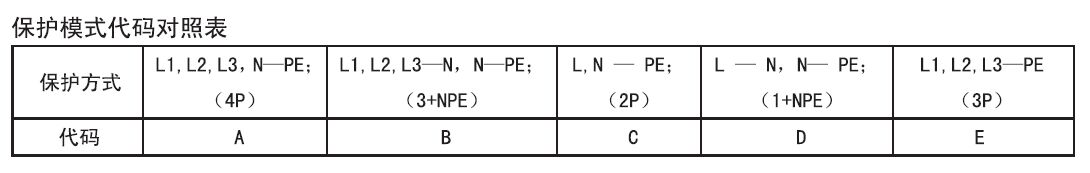

五、浪涌保護器保護模式（2P,  3P, 4P, 3+NPE, 1+NPE）的選擇以及接線圖參考。

A代表浪涌保護器由四個壓敏電阻模塊組成，適用于TN-S系統；

B代表浪涌保護器由三個壓敏電阻模塊及一個放電間隙模塊構成，三個壓敏電阻模塊并在相線與中性線之間，放點間隙模塊并在中性線與地線之間，適用于TT系統.

C代表浪涌保護器由二個壓敏電阻模塊構成，適用于單相TN供電系統

D代表浪涌保護器由一個壓敏電阻模塊及一個放點間隙模塊構成，適用于單相TT供電系統

E代表浪涌保護器由三個壓敏電阻模塊構成，三個壓敏電阻并在相線與地線之間，適用于IT系統及TN-C系統

浪涌保護器保護水平Up的選擇

為了保護負載免受大氣過電壓的危害，必須考慮以下參數:

電涌保護器的電壓保護水平Up應為:

Up（浪涌保護器） < Uw（負載）

根據IEC60364-4和GB50057-2010，建筑物內 220/380V配電系統中設備絕緣耐沖擊電壓額定值分為4類:

六、遙信報警接口（干接點）說明

浪涌保護器需遠端告警時，依據告警系統的不同，可選擇開路告警端口或短路告警端口，當浪涌保護器出現損壞，可以輸出常開或常閉的報警信號。

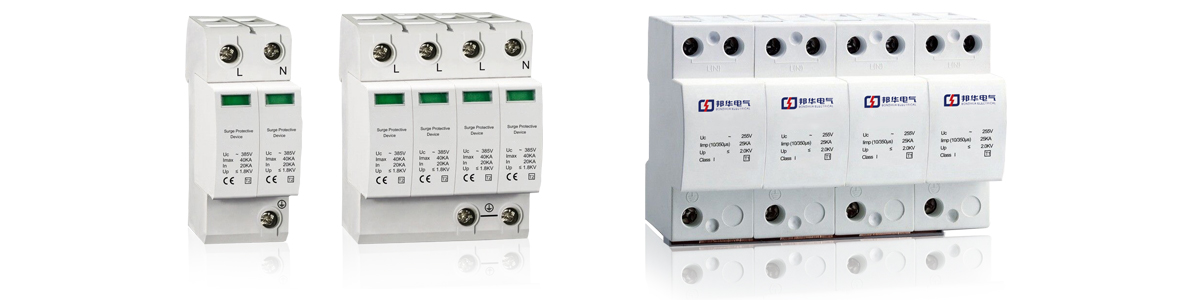

七、通用型浪涌保護器（一二三級均可使用同一型號）；

B+D復合型浪涌保護器，通流容量大，殘壓水平低，一二三級均可安裝同一型號，滿足國標防雷驗收及設備保護要求。

輕松選型，驗收無憂，防護效果更優秀！
