LKX-M380系列浪涌保護器
閱讀次數：1550 發布時間：2020-07-23

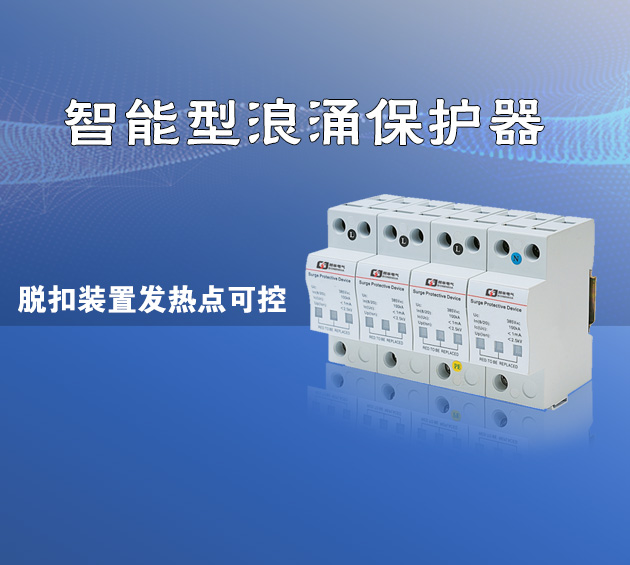

LKX-M380三相電源防雷模塊
一、產品用途
標稱通流容量為60kA以上的三相電源防雷模塊適用于重要場所的總電源防雷保護；標稱通流容量為20kA~40kA的三相電源防雷模塊適用于各種電源系統（如UPS電源，機房電源等）的防雷保護；標稱通流容量為10kA的防雷模塊適用于各種設備電源的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
二、產品特點
● 選用優質壓敏電阻，性能穩定可靠。
● 適用于不同電網制式，保護更全面。
● 高雷電通流能力，ns級響應速度。
● 內置過熱斷路裝置。
● 失效檢測指示。
● 遙信報警接口。
● 35mm 導軌安裝，標準模塊化設計。
● 節能、環保，安裝簡單、方便，無須特殊維護。
三、技術參數
名稱 | 型號 | 規格 | 標稱通 流容量In(kA, 8/20μs) | 最大通流容量Imax(kA, | 保護水平(kV) | 響應時間 | 額定工作電壓(VAC) | 最大持續工作電壓(VAC) | 漏電流0.75U | 放電管直流放電電壓(V) | 放電管最大放電電流(kA, |
三相電源防雷模塊 | LKX-M380/4/10 | 18mm | 5 | 10 | 1.0 | ≤25 | 380 | 385 | ≤20 | — | — |
LKX-M380/4/20 | 10 | 20 | 1.5 | ||||||||
LKX-M380/4/20-L | 10 | 20 | 1.2 | 220 | 275 | ||||||
LKX-M380/4/40 | 20 | 40 | 1.8 | 380 | 385 | ||||||
LKX-M380/4/60 | 30 | 60 | 2.1 | ||||||||
LKX-M380/4/80 | 40 | 80 | 2.2 | ||||||||
LKX-M380/4/80 | 36mm | 40 | 80 | 2.2 | |||||||
LKX-M380/4/100 | 60 | 100 | 2.5 | ||||||||
LKX-M380/4/120 | 60 | 120 | 2.5 | ||||||||
LKX-M380/4/130 | 65 | 130 | 2.7 | ||||||||
LKX-M380/4/140 | 80 | 140 | 3.2 | ||||||||
LKX-M380/4/160 | 100 | 160 | 3.3 | ||||||||
LKX-M380/4/180 | 120 | 180 | 3.5 | ||||||||
LKX-M380/4/220 | 140 | 220 | 3.8 |
四、安裝注意事項
● 安裝前必須切斷電源，嚴禁帶電操作。
● 建議在防雷模塊前端串聯熔斷器或自動斷路器。
● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
五、產品尺寸及安裝示意
