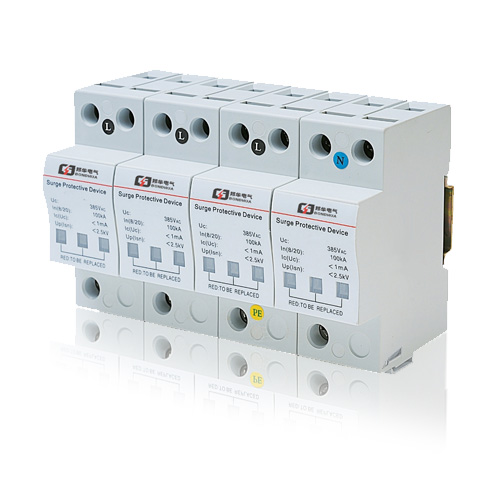

T2-80/3P+1F 浪涌保護器
閱讀次數：1444 發布時間：2020-07-22
T2系列交流電源 SPD依 據 IEC、GB等標準設計，能在電涌產生瞬間，將被保護線路接入等電位系統中，將電壓限制在一定水平，起到保護用戶用電設備的作用。
1.檢查SPD的狀態指示窗口，若非全綠，則需更換SPD或者失效的電涌防護模塊。
2.遙信端子可連接截面積≤1.5mm 的多股或單股銅導線，剝線長度為8mm，由螺釘鎖緊。
3.上電前應檢查線纜與接線端子之間的連接是否牢固,接地是否可靠。
4.產品出廠前經過嚴格檢驗和質量控制，如發現異常情況，請及時與本公司聯系。
5.產品自發貨之日起五年內，正常使用過程中出現產品質量問題均由本公司免費維護。
狀態指示：綠色：正常 ； 紅色：失效
工作溫度：-40℃～＋70℃
相對濕度：5％～95％
外殼防護等級（IEC60529）：IP 20
外殼材料/阻燃等級（UL94）：PA66/V0
安裝：DIN35mm標準導軌
測試標準：GB/T 18802.1；IEC 61643-11
性能測試：上海防雷產品測試中心
遙信報警輸出：250VAC/0.5A; 24VDC/0.5A
型號：
T2-20/2P
T2-20/4P
T2-20/3P
T2-20/1P+1
T2-20/3P+1
T2-40/2P
T2-40/4P
T2-40/3P
T2-40/1P+1
T2-40/3P+1
T2-80/2P
T2-80/4P
T2-80/3P
T2-80/1P+1
T2-80/3P+1
T2-20/2PF
T2-20/4PF
T2-20/3PF
T2-20/1P+1F
T2-20/3P+1F
T2-40/2PF
T2-40/4PF
T2-40/3PF
T2-40/1P+1F
T2-40/3P+1F
T2-80/2PF
T2-80/4PF
T2-80/3PF
T2-80/1P+1F
T2-80/3P+1F
產品參數
產品特征
| 特征 | 220/380VAC;Imax=80kA;Up=2.0kV |
保護類型
| 保護類型 | TN-S |
尺寸
| 高度 | 90.0mm |
| 深度 | 76.0mm |
| 寬度 | 72.0mm |
外殼
| 品牌 | 邦華電氣 |
| 防護等級 | IP 20 |
| 材料 | PA66 |
| 阻燃等級 | V0 |
| 顏色 | 灰色 |
基本參數
| 額定工作電壓Un | 220VAC |
| 最大工作電壓Uc | 385VAC |
| 響應時間 | 25ns |
| 漏電流 | ＜20uA |
安全數據（防雷）
| 標稱放電電流In（8/20us) | 40kA |
| 最大放電電流Imax（8/20us） | 80kA |
| 電壓保護水平Up（8/20us) | 2.0kV |
產品認證
| 認證 | 防雷認證;CE認證 |
認證標準
| 防雷認證 | 上海防雷產品測試中心 |
標準/規程
| 名稱 | GB/T 18802.1 / IEC 61643-11 |
環境要求
| 連續工作溫度 | ﹣40—70℃ |
| 儲存溫度 | ﹣40—85℃ |
| 相對濕度 | 5%—95% |
| 適用場所 | 分配電箱 |
| 最大海拔高度 | 2000m |
連接參數
| 剛性導線截面范圍 | 4—35mm2 |
| 柔性導線截面范圍 | 4—35mm2 |
| 剝線長度 | 12mm |
| 連接方式 | 端子接線 |
| 最大緊固力矩 | 3Nm |
安裝
| 安裝位置 | 配電箱 |
| 安裝方式 | 35mm導軌 |
| 接口類型 | 螺絲 |
