MYS5-75/15、MYS5-300/10過電壓保護器設計要點

1）SPD設計說明：工程概況、建筑物防雷等級、設計依據、電子信息系統防雷等級MYS5-300/10、接地系統、電纜入戶方式、接地電阻要求等。

2）SPD的安裝位置、數量列出了電器箱、保護等級、數量、基本參數（額定放電電流in或沖擊電流IIMP、最大工作電壓UC、電壓保護等級up）。

3） SPD在配電系統之中的連接形式

低壓配電系統的接地系統有四種形式：it、TT、TN-S和TN-c-S，因此，SPD應根據低壓配電系統的不同接地系統選擇不同的接線方式。例如，當采用TN交流配電系統供電時，從建筑物總配電箱引出的配電線路需要TN-S接地系統。

防雷系統一級保護

1級保護能釋放直擊雷電流或輸電線路遭受雷擊時傳導的巨大能量。一級保護應為三相電壓開關電源避雷器，其雷電電流不應小于60kA，一般用于總配電。

其目的是防止浪涌電壓從lpz0直接傳導到lpz1，并將浪涌電壓從數萬到幾十萬伏限制在2500-3000v間。

在家用電力變壓器低壓側安裝的MYS5-300/10電源避雷器作為一級保護時應采用三相電壓開關電源防雷，其雷電電流不應小于60kA。本級電源避雷器應為大容量電源避雷器，連接在用戶供電系統各相進線與接地間。一般要求該等級的避雷器每相最大沖擊容量應大于100kA，所需的限制電壓應小于1500V。

這些電磁式避雷器的設計目的是承受雷電和感應雷的大電流，吸引高能浪涌，將大量浪涌電流分流到地上。它們只提供有限電壓（當沖擊電流流過電源避雷器時，線路之上的最大電壓稱為限制電壓）作為中級保護，因為一次防雷裝置主要吸收較大的浪涌電流，不能完全保護供電系統之中的敏感電氣設備。

一級電源防雷裝置MYS5-300/10可防護10350μs和100kA雷電波，達到IEC規定的最高防護標準。技術依據如下：雷電電流大于或等于100kA（10350μs）；殘余電壓不大于2.5KV；響應時間小于或等于100ns。

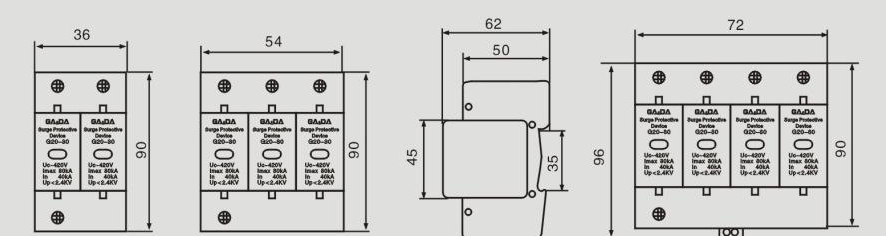

MYS5-系列浪涌SPD尺寸圖參考

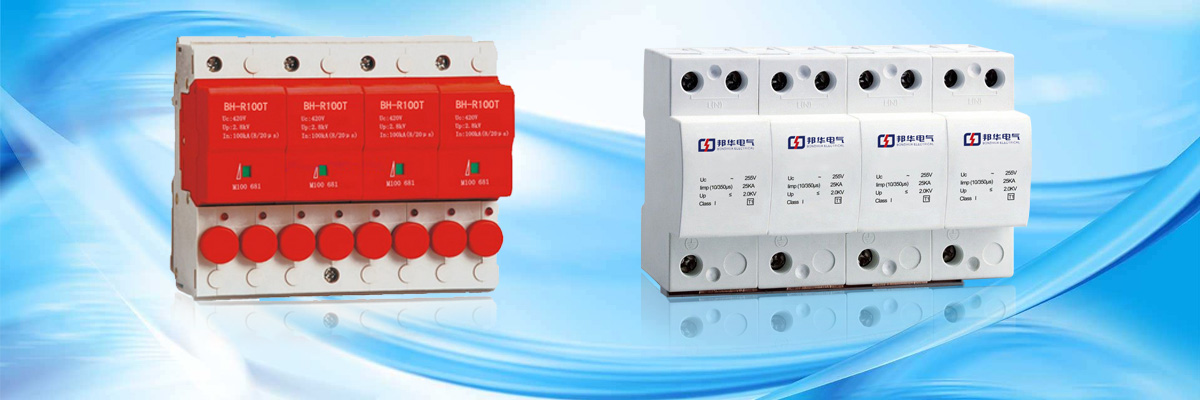

MYS5-75/15、MYS5-300/10過電壓保護器相關型號

MYS5-75/15、MYS5-300/10、MYS5-420、MYS5-440、MYS5-75/5、MYS5-75/10、MYS5-115/10
